产品概述

YFK-XFDF/YFK-XFSF系列消防电气控制装置(防排烟风机、双电 源控制设备）依据国家标准GB16806 2006《消防联动控制系统》 生产制造可满足用于防排烟风机的控制要求.可采用直接启动 方式;能对防排烟风机的短路及故障现象进行自动切换;对电动机 的启动有缺相、过流、短路等保护功能;功能齐全、灵活可靠该设 备可用于多种领域的防排烟风机。

号及含义型

工作条件

要求按电气设备的安装技术标准及设备容最配线 控制柜应良好接地，接地电阻应≤0.1 Ω

使用环境

环境温度：o~+4（rc

相对湿度：30%以下（电控部分）

周围环境：无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃

技术特性

直接启动：一般可采用直接启动的方式，启动时启动电流一般为电机额定电流的1.5~2.2倍。 启动完毕后电机线电流为电机额定电流的0.589倍功率。

 结构特征与工作原理

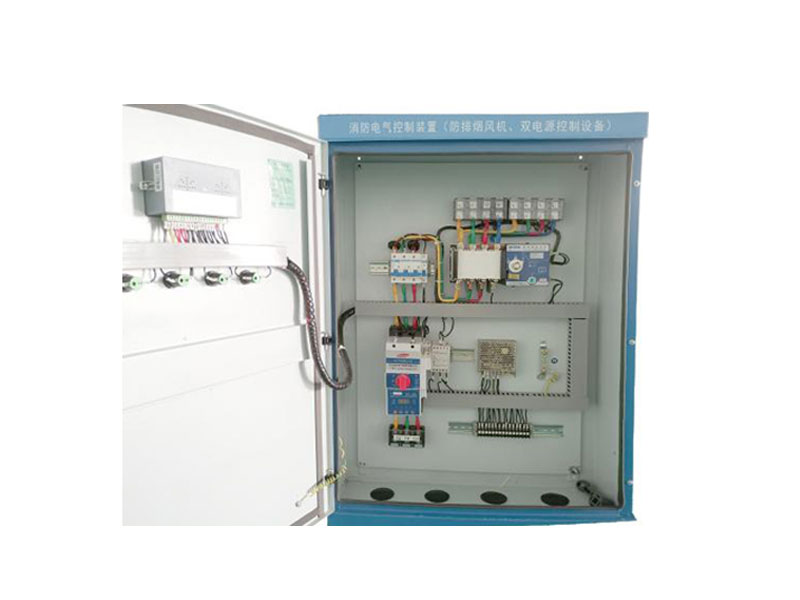

1.结构特征
YFK-XFDF/YFK-XFSF系列消防电气控制装置（防排烟风机、双电源控制设备）采用控制器控制方式， 手动控制优先，自动控制时消防信号自动起动.设计灵活且可靠.
2.工作原理
♦消防电气控制装置（防排烟风机、双电源控制设备）主要用于防排烟系统，一般采用直接启动 的方式.
♦系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动风机;手动时，手动 运行指示灯点亮，可手动自停所要启动的风机。
♦系统具有故障报警功能,当消防排姻风机出现过载时，此时黄色故障指示灯点亮且故障声警蜂鸣器报警。
♦系统具有远程控制和信号反愦接口可连接至消防信号、消防中心等.消防信号或消防中心启动DC24V 消防信号时，防排烟风机控制柜会自动启动防排烟风机运行。
♦系统具有缺相、错相保护功能.当缺相、错相信号到达时，风机停止运行，故障声警蜂呜器报警.

型号表
